Opis:

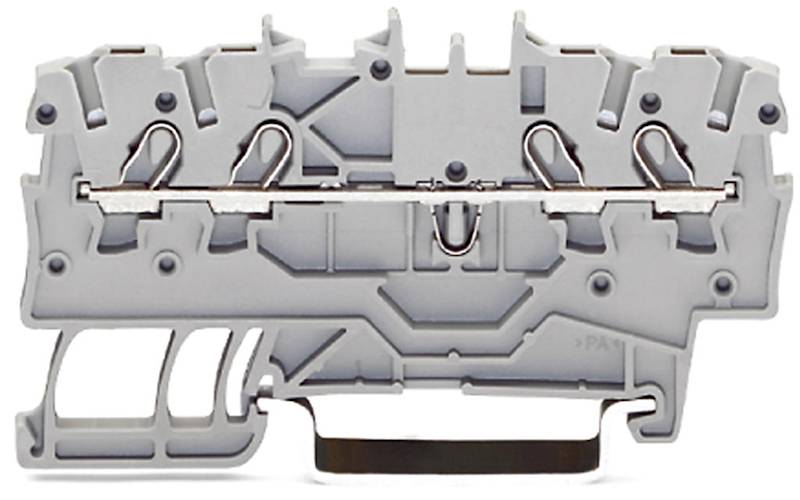

2000-1401 złączka przelotowa 4-przewodowa 1mm2, szary WAGO:22

Charakterystyka:

dane elektryczne

napięcie znamionowe EN (Ex e II) 550 V
prąd znamionowy (Ex e II) 13 A
prąd znamionowy (Ex e II) z mostkami 12 A

Ratings per IEC/EN 60664-1

napięcie znamionowe (III / 3) 800 V
napięcie znamionowe udarowe (III / 3) 8 kV
prąd znamionowy 13.5 A
prąd znamionowy 2 18 A
legenda parametrów znamionowych (III / 3) ≙ kategoria przepięć III / stopień zanieczyszczenia 3

Approvals per UL 1059

napięcie znamionowe UL (Use Group B) 600 V
prąd znamionowy UL (Use Group B) 15 A
napięcie znamionowe UL (Use Group C) 600 V
prąd znamionowy UL (Use Group C) 15 A

Approvals per CSA

napięcie znamionowe CSA (Use Group B) 600 V
prąd znamionowy CSA (Use Group B) 10 A
napięcie znamionowe CSA (Use Group C) 600 V
prąd znamionowy CSA (Use Group C) 10 A

parametry zacisku

technika podłączania czujnika

Push-in CAGE CLAMP®
rodzaj montażu Push-in
przyrząd montażowy
materiał podłączanego przewodu miedź
przekrój nominalny 1 mm²
przewód jednodrutowy 0,14 … 1,5 mm² / 24 … 16 AWG
przewód jednodrutowy, montaż wtykowy bez pomocy narzędzi 0,5 … 1,5 mm² / 20 … 16 AWG
przewód linkowy 0,14 … 1,5 mm² / 24 … 16 AWG
przewód linkowy z tulejką, montaż wtykowy bez pomocy narzędzi, 0,5 mm² / 20 AWG

przewód linkowy 0,14 … 1,5 mm² / 24 … 16 AWG
przewód linkowy z tulejką, montaż wtykowy bez pomocy narzędzi,
min.

0,5 mm² / 20 AWG

dł. odizolowania przewodu 9 … 11 mm / 0.35 … 0.43 cal
liczba poziomów 1
łączna liczba zacisków 4
łączna liczba potencjałów 1
rodzaj oprzewodowania oprzewodowanie od czoła

dane mechaniczne

konstrukcja konstrukcja pozioma
rodzaj montażu szyna montażowa 35
płaszczyzna opisu opis na środku / z boku

dane materiałowe

kolor szara
materiał izolacyjny poliamid 66 (PA 66)
obciążenie ogniowe 0.107 MJ
ciężar 5.14 g

dane handlowe

Country of origin CN
GTIN 4045454966928
Product Group 22 (TOPJOB S)
